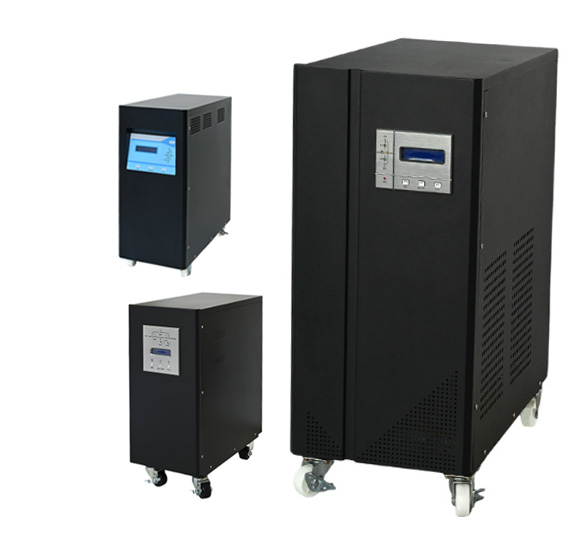

USS系列通用型UPS
产品简介 Product introduction
功率容量：1KVA~30KVA
工作方式：双变换工频在线式
输入/输出：单相220VAC
电池电压：192VDC，可定制48~96VDC
显示方式：LCD数据显示及LED状态指示
通信接口：标配RS232接口，可选配RS485接口或SNMP网络适配器
性能特点 Performance characteristics
双变换工频在线式结构，纯正弦波输出，有效阻隔异常电压对负载的冲击，输出电源稳定、可靠，保障负载设备安全运行；
优越的负载特性：输出精度高，抗冲能力强，负载从0跃变到100%时无需切换到旁路供电；
零切换时间，有效保障负载设备安全运行；
具有直流启动（冷启动）功能，方便特殊情况应急供电使用；
具有自动重启功能：市电异常，电池模式供电直到截止自动关机，当市电恢复正常时，UPS会自动启动正常供电，无需用户手动操作开机；
具有完善的保护功能：输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能；
超宽广的输入电压范围，在各种恶劣的电力环境下都为您的重要设备提供最完善的保护；
开机自动诊断功能：上电及开机时，UPS即开始自动对关键工作电路进行检查，能及时发现问题并报警，避免产生任何损失；
逆变输出自带隔离变压器，能有效隔离逆变供电直流电源对负载设备的损坏冲击：
具有稳频、稳压、稳波和防雷突波吸收功能。
规格型号 | USS2K（L） | USS3K（L） | USS5K（L） | USS6KL | USS7.5KL | USS10KL | USS15KL | USS20KL | ||||||||
额定功率 | 1.6KW | 2.4KW | 4KW | 4.8KW | 6KW | 8KW | 12KW | 16KW | ||||||||
市电输入 | 额定电压 | 单相220V±25%（165V～275V） | ||||||||||||||
频率 | 50Hz/60 Hz±5%(可选±10%) | |||||||||||||||
最大功率 | 3KVA | 4.5KVA | 7.5KVA | 9KVA | 11.3KVA | 15KVA | 22.5KVA | 30KVA | ||||||||
输出 | 额定电压 | 单相220V±1% | ||||||||||||||
频率 | 50Hz/60 Hz±0.5%（逆变状态） | |||||||||||||||
波形失真度 | 纯正弦波，线性负载时≤3%；非线性负载时≤5%（满载状态） | |||||||||||||||
过载能力 | 过载120%可持续10分钟；过载150%可持续20秒 | |||||||||||||||
波峰系数 | 3:1(满载下) | |||||||||||||||
电池 | 额定电压 | 192VDC | ||||||||||||||
电池类型 | 12V密封免维护蓄电池 | |||||||||||||||
配置方式 | 16节串联 | |||||||||||||||
备用时间(min) | 13 | 8 | 6 | 外置电池(由电池容量确定后备时间) | ||||||||||||
充电时间 | 内置电池标机10小时内电池充到100%额定容量 | |||||||||||||||
系统 | 切换时间 | 市电←→电池0 ms，市电←→旁路 < 4 ms | ||||||||||||||
防护等级 | IP20 | |||||||||||||||
电源效率 | ≥85%（满负载时） | |||||||||||||||
噪音 | ＜50dB( 1米) | ＜53dB( 1米) | ＜55dB( 1米) | |||||||||||||
环境 | 温度 | 0℃～45℃ | ||||||||||||||
湿度 | 相对湿度为0～93%，不凝结 | |||||||||||||||
海拔高度 | 不小于1500米 | |||||||||||||||
外形尺寸 ［宽×深×高（mm）］ | 260*620*625 | 370*640*1000 | ||||||||||||||
重量(Kg) | 净重 | 75（45） | 80（50） | 95（60） | 100(65) | 76 | 86 | 105 | 150 | |||||||
总重 | 85(55) | 90(60) | 105(70) | 110(75) | 115 | 125 | 150 | 170 | ||||||||
以上数据仅供参考，若有变动以实物为准；带L为长效机，电池外置； 可根据客户需求定制特殊规格机型。
| ||||||||||||||||
