工作方式：三进三出工频双变换纯在线式
功率范围：10KVA-300KVA (六脉冲）
产品简介 Product introduction

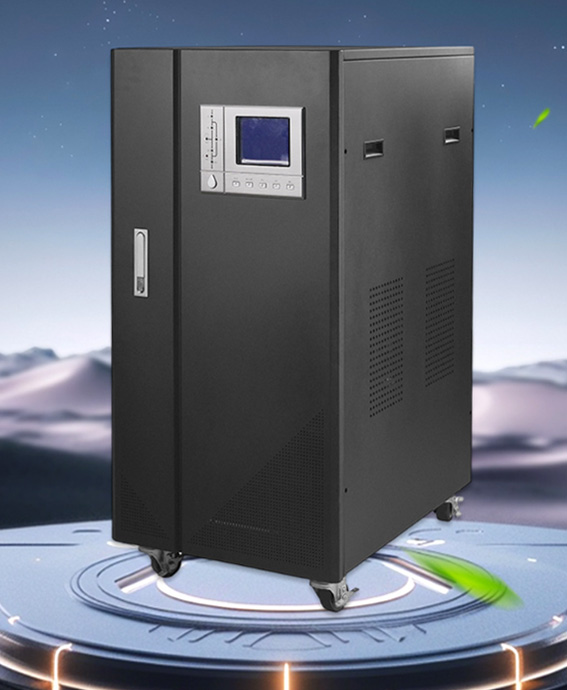

UTT系列是三进三出工频在线式UPS，容量从10KVA~500KVA，功率器件采用当今最先进的第六代低损耗大功率IGBT和静态开关。
采用LED指示和LCD中英文界面大屏幕液晶指示，具备完善的检测、保护、控制功能；采用DSP数字信号最新处理技术，工业级高
级标准设计，拥有可供选择的通接口，人性化设计的监控软件，标配RS232接口，可选配SNMP网络适配器卡或RS485等，方便地
对UPS实现集中监控及远程监控。
性能特点 Performance characteristics
◎DSP全数字化智能控制技术，实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制；
◎友好的人机界面，配置大屏幕液晶屏与控制键盘，智能化控制系统自诊断方案，丰富的故障记录，大容量的历史记录存储空间；
◎完善的保护功能，具有优异的输入输出过欠压保护、相序保护、电池智能管理、输出过载短路保护、温度过高保护等保护和报警功能
◎系统内风机采用可控调速，提高系统可控性的同时实现绿色环保节能
◎优越的负载特性：输出精度高，抗冲击能力强，负载可从0到100%的跃变，而无须切换到旁路，输出稳定可靠
◎高性能的动态特性：采用瞬时控制方式和有效值等多种反馈控制，实现了高动态调节，减少输出电压失真度直流启动（冷启动），方便操作
◎三相独立控制，实现了以瞬时过载平衡度的控制，可实现输出100%的负载不平衡；
◎自动重启功能：市电异常，电池模式供电直到截止自动关机，当市电恢复正常时，UPS会自动启动开机，正常供电，无须用户一一开机
◎开机自诊断功能：上电及开机时，UPS即开始自动对关键关键工作电路进行检查，便于及时发现问题，避免产生任何损失
◎超宽广的输入电压范围，在各种恶劣的电力环境下都为您的贵重设备提供最完善的保护
◎可选的输入谐波滤波器或12脉冲整流器，有效抑制输入的谐波污染，提高UPS的输入功率因数，减少输入的谐波电流
◎输出带隔离变压器
◎所有线路板均严格采用三防工艺处理技术
◎具有稳频、稳压、稳波和防雷吸收功能
技术参数
1、10KVA-80KVA
型号 项目 | 10K | 15K | 20K | 30K | 40K | 50K | 60K | 80K |
1．市电输入 | ||||||||
电压 | 380VAC±25% | |||||||
相位 | 三相+N | |||||||
频率 | 50Hz±10% | |||||||
整流方式 | 六脉冲相控整流 | |||||||
最大功率 | 15KVA | 24KVA | 30KVA | 45KVA | 60KVA | 75KVA | 90KVA | 120KVA |
2．整流器输出 | ||||||||
额定输出容量 | 8kW | 12kW | 16kW | 24kW | 32kW | 40kW | 48kW | 64kW |
电压 | 380VAC±1%( 线性负载) | |||||||
相位 | 三相+N | |||||||
频率 | 50Hz±0.05% | |||||||
波形失真度 | 线性负载<3%，非线性负载<5% | |||||||
过载能力 | 125% 10min，130% 20sec | |||||||
三相电压不平衡度 | 1、平衡负载电压＜±1%；2、100%不平衡负载＜±5%。 | |||||||
波峰系数 | 5：1（满载下） | |||||||
3．电池 | ||||||||
规格 | 12V阀控全密封铅酸蓄电池（锂电池） | |||||||
标配电压 | 384VDC | |||||||
浮充电压 | 432VDC±5V | |||||||
充电电流 | 10～50A（可调） | |||||||
4．系统 | ||||||||
切换时间 | 在线式零切换，旁路切换时间小于2mS | |||||||
电源效率 | ≥88 | ≥90 | ||||||
噪音（距1米） | ≤60dB | ≤62dB | ||||||
防护等级 | ＜±0.05% | |||||||
绝缘耐压 | IP21 | |||||||
泄漏电流 | ≤3.5mA | |||||||
执行标准 | GB/T14715—2017《信息技术设备用不间断电源通用规范》 | |||||||
5．环境 | ||||||||
温度范围 | 0℃～45℃ | |||||||
湿度范围 | 10%～92%不凝露 | |||||||
海拔高度 | ≥1000米（每增加100米，功率下降1%，最高3000米） | |||||||
尺寸W×D×H（mm3） | 520×660×940 | 560×760×1160 | ||||||
重量（Kg） | 182 | 191 | 206 | 223 | 248 | 292 | 303 | 325 |
2、100KVA-300KVA
型号 项目 | 100K | 120K | 150K | 160K | 200K | 250K | 300K | ||
1．市电输入 | |||||||||
电压 | 380VAC±25% | ||||||||
相位 | 三相+N | ||||||||
频率 | 50Hz±10% | ||||||||
整流方式 | 六脉冲相控整流 | ||||||||
最大功率 | 150KVA | 180KVA | 225KVA | 240KVA | 300KVA | 375KVA | 450KVA | ||
2．整流器输出 | |||||||||
额定输出容量 | 80kW | 96kW | 120kW | 128kW | 160kW | 200kW | 240kW | ||
电压 | 380VAC±1%( 线性负载) | ||||||||
相位 | 三相+N | ||||||||
频率 | 50Hz±0.05% | ||||||||
波形失真度 | 线性负载<3%，非线性负载<5% | ||||||||
过载能力 | 过载125% 10min，130% 20sec | ||||||||
三相电压不平衡度 | 1、平衡负载电压＜±1%；2、100%不平衡负载＜±5%。 | ||||||||
波峰系数 | 5：1（满载下） | ||||||||
3．电池 | |||||||||
规格 | 12V阀控全密封铅酸蓄电池（锂电池） | ||||||||
标配电压 | 384VDC | ||||||||
浮充电压 | 432VDC±5V | ||||||||
充电电流 | 10～50A（可调） | ||||||||
4．系统 | |||||||||
切换时间 | 在线式零切换，旁路切换时间小于2mS | ||||||||
电源效率 | ≥90% | ≥91% | ≥92% | ||||||
噪音（距1米） | ≤63dB | ≤65dB | ≤68dB | ||||||
防护等级 | IP21 | ||||||||
绝缘耐压 | 2545V（直流等效值） | ||||||||
泄漏电流 | ≤3.5mA | ||||||||
执行标准 | GB/T14715—2017《信息技术设备用不间断电源通用规范》 | ||||||||
5．环境 | |||||||||
温度范围 | 0℃～45℃ | ||||||||
湿度范围 | 10%～92%不凝露 | ||||||||
海拔高度 | ≥1500米（每增加100米，功率下降1%，最高3000米） | ||||||||
尺寸W×D×H（mm3） | 765×930×1500 | 900×1140×1950 | |||||||
重量（Kg） | 450 | 520 | 650 | 750 | 920 | 1060 | 1230 | ||
以上数据仅供参考，若有变动以实物为准；
可根据客户需求定制特殊规格机型。
